◆◆◆2009年01月販売を終了◆◆◆

環境計測データロガーLS-3000PtV

LS-3000PtV

乾電池駆動。システム全体の省電力化をも実現する環境計測器。

データマークLS-3000PtVは、アナログ入力8チャンネル、パルス入力1チャンネルの環境計測データロガーです。低消費電力で乾電池駆動が可能なため、商用電源が使用できない場所での長期測定システム構築に最適です。測定タイミングに合わせて外部機器をON/OFFするプレヒート機能を搭載し、システム全体の消費電力を最低限に押さえることができます。

特長

  • 低消費電力設計で乾電池駆動も可能
    指定された測定時間にのみ本体の計測回路が起動し、普段はスリープ状態となって消費電流を抑えます。また、センサなど外部機器側の電源ON/OFFを制御できるプレヒート機能を搭載し、システム全体の省電力化を実現します。商用電源の無いフィールドで威力を発揮します。
  • ±2万分の1の分解能
    フルスケールに対し、±2万分の1の高分解能A/D変換器を採用。直流電圧は-2V～+2Vレンジで分解能100μV、温度は-100℃～+200℃の範囲で分解能0.1℃の測定ができます。
  • 12万7千データのメモリ容量
    10分に1回の計測であれば、2チャンネル測定時で２２０日間、8チャンネル測定時で８８日間の記録が可能です。（時刻データ記録時）
  • 各チャンネル独立レンジ設定
    入力の種類は、アナログ入力が直流電圧（±2V）と温度（3線式白金測温体Pt100、JPt100）、パルス入力はTTLレベルおよび無電圧接点。入力の種類の多様さに加え、アナログ入力はチャンネル毎にレンジ指定が可能です。
  • 統計測定モード
    設定した記録インターバル間の最大値、最小値、平均値を記録する統計測定モードを備えています。記録インターバルよりもさらに短い統計測定インターバルで測定し、その統計値を記録インターバル毎に記録します。事象の変動を細かく捉えることができ、また、通常測定時よりもメモリを節約でき長期間の測定が行えます。
  • マスター・スレーブ機能
    複数台のLS-3000PtVを接続し、同じインターバルで同期測定させることができます。10台まで接続でき、多点での同期測定が可能です。
  • コントロールソフトウェア（オプション）
    コントロールソフトウェア データマークアシスト(別売)を使用し、専用通信ケーブル（別売）で接続したパーソナルコンピュータから全ての動作を制御することができます。ロガーの動作条件設定やデータ回収などを、簡単な操作で行うことができます。また、アスキー形式でのファイル出力機能によりデータを他の解析ソフトでも利用できるようになり、計測からレポートまでを大幅にサポートします。

主な仕様

項目 仕様
チャンネル数 アナログ入力：8チャンネル
パルス入力：1チャンネル
アナログ入力 直流電圧：±2V
温度：-100～+200℃（Pt100、JPt100）
パルス入力 65,000カウント／記録インターバル
TTLレベルおよび無電圧接点最大100Hzまで
分解能 直流電圧：100μV
温度：0.1℃（フルスケールに対し±1/20000）
測定確度*1 常温にて±0.1% of reading
記録データ数 127,000データ（256KB）[メモリ記録可能日数]
記録インターバル 10、15、20、30秒
1、2、3、5、10、15、20、30分
1、2、3、6、12、24時間
測定スタート方法 キースタート、またはカレンダー予約（年月日時分）による自動スタート
メモリスクロール ON：メモリ空き容量が無くなると古いデータを上書
OFF：メモリ空き容量が無くなると自動停止
マスター･スレーブ マスター動作モード：設定した記録インターバル毎にデータを測定、記録
スレーブ動作モード：入力された同期信号によりデータを測定、記録
時刻データ データ毎の測定時刻（月日時分）
ON：書き込む
OFF：書き込まない
測定開始、終了時刻（年月日時分）は自動記録
コメントデータ 8文字以内の英数字
データ回収時のファイル名として使用
統計測定 記録インターバル間の最大、最小、平均値を記録
リレー出力 アラーム：設定された上下限値を超えるとリレーをON
プレヒート：測定タイミングにあわせ指定時間だけリレーをON
モニタ表示 接続中のセンサ入力値をリアルタイム表示
データ表示 記録されたデータを表示
通信インターフェース RS-232C
通信速度 1200、2400、4800、9600bps
基準時計部 時刻精度：±10ppm（25℃Typical）
消費電流 測定時：30mA（指定された時間のみ計測回路を起動）
スリープ時：30μA
電源 単2アルカリ乾電池4本、
外部電源端子付き（DC6V）
動作温度 -10～+50℃*2（結露無きこと）
保存温度 -20～+60℃（結露無きこと）
寸法・重量 260×149×40mm（突起部除く）、約700ｇ（乾電池除く）

＊1： この精度はロガー本体の精度です。記録されるデータにはセンサ自体の精度も影響します。 センサ自体の精度を一度確認してからご使用になることをおすすめします。
＊2： 低温下では液晶表示が見にくくなります。

標準付属品

単2アルカリ乾電池4本、ユーザーズマニュアル、保証書

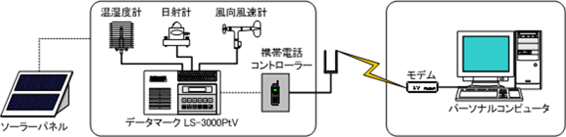

システム構成例

ls3000_system.gif ※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
