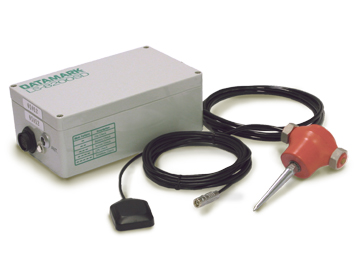

高精度構造探査データロガーLS-8200SD

LS-8200SD

少人数での大規模構造探査を実現！！

データマークLS-8200SDは、大規模な構造探査を想定して設計された単チャンネル高精度構造探査ロガーです。小型、低消費電力でありながら、GPSによる時刻校正機能も搭載しました。観測の準備から完了までの徹底した配慮と高精度の観測能力で、少人数での大規模な構造探査を実現します。

特長

  • 設置ミスを防ぐセルフチェック機能

    設置時にはLS-8200SD自身がセンサ（別売）との接続やセンサ設置状態（傾き）、バッテリ状態などのセルフチェックを行います。発見したエラーをLED表示で通知しますので、観測の失敗を事前に防ぐことができます。設置や回収作業が短時間で行えるため、少人数での大規模な構造探査を可能にします。また、特別な知識や経験が無くても設置が行えるため、設置時のコスト削減にもつながります。

  • 低消費電力設計

    入手が容易な乾電池での駆動で、消費電力は約0.5W。サンプリング周波数250Hz時、任意のスケジュールで計48時間(常温時)の記録が可能です。

  • 高精度な計測

    高精度A/Dコンバータの搭載で、サンプリング周波数250Hz観測で120dB以上の高ダイナミックレンジを実現しました。爆破、エアガン、バイブロサイス等の震源観測にも対応する記憶容量と精度を備えます。

  • GPSによる時刻校正機能搭載

    １つの有効なGPS衛星を捉えて間欠的に時刻校正を行い、常時1msec以下の時刻精度を保ちます。時刻校正情報はデータと共に不揮発性メモリに記録されるため、バッテリを使い切った場合でも記録された観測データを有効に利用できます。

  • 測定条件設定、データ回収も容易

    測定条件の設定やデータ回収は、専用ソフトウェア（別売）により容易に行うことができます。また、USB接続すると、PCへのドライバインストールを行わなくてもUSB大容量記録装置デバイスとして認識される*ため、ファイルコピーによるデータ回収も行えます。
    *動作確認OS：Windows 2000、Me、XP

  • 複数台の操作で作業効率アップ

    LS-8200SDを10台収納できる専用トランク（別売）を用意しました。保管、輸送にも活用できるほか、専用ソフトウェア（別売）と併用することで、観測スケジュールや測定条件の設定、観測後のデータ回収を10台同時に行うことが可能です。観測にかかる時間を大幅に短縮できます。

主な仕様

項目 仕様
デジタイズ機能 入力チャンネル数 1チャンネル
サンプリング 1000Hz/500Hz/250Hz/125Hz
A/D コンバータ ⊿Σ型モジュレータ
A/D 分解能 24bit
1bit あたりの電圧値 0.082μV/bit
ダイナミックレンジ 120dB (サンプリング周波数250Hz時)
アンチエイリアスフィルタ サンプリング周波数の40%にカットオフ周波数を持ち、ナイキスト周波数において120dB以上の減衰特性を持つ
フィルタ位相特性 最小位相特性
スケジュール機能 測定開始、測定終了、時刻校正間隔を設定可能（100件指定可能）
記録時間*1 約48時間 （サンプリング周波数250Hz時）
時刻校正機能 動作 1 つの有効なGPS 衛星捕捉によりA/D基準クロックの時刻校正を行う
クロック精度 1ppm以下
誤差 間欠的な時刻校正により、常時1msec以下を保持（GPS衛星捕捉失敗時を除く）
記憶容量 不揮発性メモリ128MB
記録データ数 約43,000,000 データ
データフォーマット 1 測定データ３ バイト（２ の補数）の連続記録
(時刻校正情報は別ファイルに記録)
データ通信 インターフェース USB 1.1 Mass Storage Class （Windows 2000 、XP のみ動作可能）
動作 動作設定、データ回収、動作記録（GPS 受信状態、時刻校正情報を含む）回収
消費電力 約0.5W （GPS 衛星捕捉時を含む平均）
電源 単１アルカリ乾電池4本
動作温度 -20 ℃～+50 ℃
防水・防塵機能 IP66 相当 （パネル部分、コネクタを含む）
寸法・重量 200 x 120 x75mm （突起部を除く）、約1.5Kg （乾電池内蔵時）

*１ 合計で48 時間分のスケジュール測定が可能です。ただし、スケジュール設定時には、測定待機状態での電池消耗や、低温下での電池性能低下を考慮する必要があります。

標準付属品

ＧＰＳアンテナ、ユーザーズマニュアル、保証書

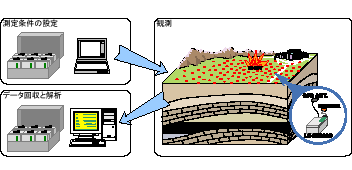

使用例


※図は概要を示すもので、多くの必要な機器が省略されて描かれています。

オプション

専用トランク、コントロールソフトウェア、センサ
LS-8200SD を10 台まで格納できる専用トランクと、測定条件設定やデータ回収などを簡単な操作で行える専用ソフトウェアを用意しました。複数台同時に処理が行え、作業時間を短縮できます。
（例：128MByteフルに記録した10台のデータ回収時間：約25分）

品名 型番 概要
専用トランク CA8200 保管、輸送など
収納した10台のデータマークLS-8200SDに対し、電源供給および通信の中継可能
寸法・重量：665×473×350mm(突起部除く)、約10Kg
センサ SG820(上下動感知) 4.5Hz　4000Ω（Geo Space社 GS-11D）
地震計感度：0.82V/cm/sec
SG821(水平動感知)
