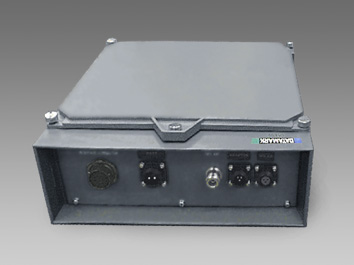

LS-8000WD連続観測装置LZ8100
電源コントローラまでをコンパクトに収納、地震・火山の機動観測に最適！！
データマークLZ8100は、データマーク LS-8000WD連続観測のデータをリムーバブルなハードディスクに記録する装置です。データマークHS8100は、LS-8000WDをお持ちの方のためのパーツセットです。コンパクトな防水ケースに電源コントローラまで収納されており、地震や火山の機動観測に最適です。
特長
-
微動から強震までを連続観測
計測処理にデータマークLS-8000WDを採用しています。24ビットA/Dを使用し、微動から強震までを1つのレンジで測定することができます。観測データは、連続して記録されます。リムーバブルなカセット式のハードディスクですので、交換することでさらに長期間の観測を可能にします。
-
GPSによる時刻校正
GPS衛星からの信号をキャッチし、0.1m秒精度での時刻校正が可能です。
-
観測点設置に配慮した電源仕様
DC12V，DC6Vの電源から直接入力が可能です。電源コントローラを内蔵しており、ソーラーパネルを用いたシステムも手軽に構築できます。
-
データフォーマット
データはWIN*フォーマット準拠の10分ファイルで格納されます。
*: WINは東京大学地震研究所で開発されたリアルタイム多チャンネル計測システム
主な仕様
| 項目 | 仕様 |
|---|---|
| チャンネル数 | 3チャンネル(差動入力) |
| 入力レンジ | ±2.5V，±10V（±0.5V,±2.5V＊1） |
| アナログフィルタ | 30Hz |
| 分解能 | 24ビット（精度は50Hzサンプリング時20ビット以上） |
| 記録容量 | 2GB（ハードディスクカセット） |
| サンプリング | 1、2、5、10、20、25、50、100、200Hzより選択 |
| 時刻校正 | GPSによる時刻校正 GPS信号非受信時の時刻精度は動作温度範囲内で1ppm以下 |
| 電源 | 外部電源入力DC6Ｖ～12Ｖ（電源コントローラ内蔵） |
| 消費電流 | スリープ時：1mA以下 測定中：100mA GPSによる時刻校正動作＋測定中：180mA |
| データフォーマット | WINフォーマット準拠の10分ファイル |
| 動作温度 | +5～+55℃（結露無きこと） |
| 寸法 | 300×300×110mm（突起部除く） |
＊1：LZ8100の標準は±2.5V，±10V となります。HS8100(観測キット)の場合は、お持ちになっているデータマークLS-8000WDの仕様によります。
機器構成および標準付属品
| A/D変換部 | データマーク<LS-8000WD>（連続観測用ファームウェア<FW8001W>搭載） |
| 防水保護ケース | 防水性：IP66相当<CA8100> |
| ハードディスクカセット記録装置 | ケース内に収納（LS-8000WD用ファームウェア搭載）<HR-8300> |
| ハードディスクカセット | ハードディスクカセット記録装置用記録メディア、容量：2GB<HD212> |
| 電源コントローラ | ケース内に収納<PS100> |
| ＧＰＳアンテナ | ヘリカル型アンテナ（固定金具含まず）<GP200> |
| GPSアンテナ接続ロッド | φ25×480mm(接続状態の露出部の長さ460mm)、ステンレス製<GL048> |
| GPSアンテナケーブル | 10m<GK131> |
| その他付属品 | 電源ケーブル、PS100用ACアダプタ、連続観測用ファームウェア、ユーザーズマニュアル、保証書 |

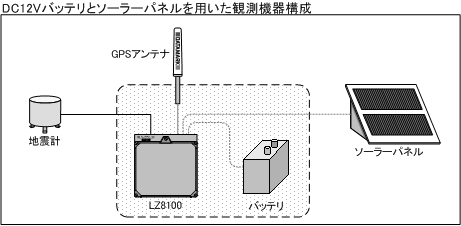

システム構成例
※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
