GPS同期型NTPサーバNS330

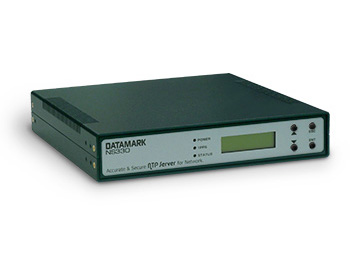

NS330

GPS同期型ＮＴＰサーバで世界標準時に同期！！

データマークNS330は、GPS衛星からの信号を受信して、高い時刻精度を維持するGPS同期型NTPサーバです。位置固定モードにより、１つのGPS衛星を捕捉するだけでタイムサーバとしての動作を開始します。インターネット上の公開サーバにアクセスする必要がありませんので、閉じたネットワークでの運用が可能です。

特長

  • 位置固定モードを搭載

    衛星軌道の関係から、日本では常に多くの衛星が上空に位置している訳ではありません。また、天空全体を広く見渡せるような好条件でGPSアンテナを設置できるとは限りません。
    位置情報を与えたNS330を位置固定モードで動作させれば、1つのGPS衛星捕捉で、起動時からNTPサーバ機能を提供できます。条件(*)により、屋内設置GPSアンテナでの運用も可能となります。
    *アンテナ周囲の見通し環境、窓ガラスの電波透過性、求める時刻精度等。

  • 前面の液晶画面で状態表示

    本体前面にある液晶表示画面には、日付、時刻、ネットワークアドレス、GPS状態などを表示します。設定内容や、NTPサーバとしての動作状態が確認できます。

  • 日本標準時、世界標準時のどちらにも対応

    NS330は、モードの指定により、日本標準時(JST)と世界標準時(UTC)のいずれにも対応しています。お使いになる環境に合わせて選択することができます。

  • SNMPに対応

    ネットワーク機器を管理するためのプロトコルSNMPに対応しています。離れた場所からでもネットワーク経由で動作状態を確認することが可能です。

  • 簡単設定

    ブラウザから各種設定が行えるため、設定がとても簡単です。また、設定内容はWEB上だけでなく、本体前面の液晶画面にも表示されますので、状態の確認も容易に行えます。

  • 省スペースで、ラックマウント／据置きに対応

    本体の高さは19インチラック・マウント機器規格の１Uサイズで設計され、省スペースでご利用いただけます。ラックマウント用固定金具は、着脱自在。据置き用のゴム足も付属していますので、ラックでも、据置きでも、ご利用環境に合わせて設置することができます。

主な仕様

項目 仕様
UTC時刻
同期精度		 GPS同期時
本体クロック精度		 100μsec以内
GPS非捕捉時
本体クロック精度		 ±3min/月(25℃)
入出力 ネットワーク入出力 10BASE-T/100BASE-TX ×1　RJ-45
GPS入力 BNCコネクタ ×1
フロントパネル入力 上、下、ESC、ENTボタン
（液晶表示切替）
表示 フロントパネル表示 16 桁×2 行液晶表示（バックライト付）
フロントパネルLED POWERランプ：起動状態
1PPSランプ：GPS同期状態
STATUSランプ：NS330起動状態
基本機能 設定操作 ブラウザによる設定
各種サポート機能 NTP： NTPサーバ機能を提供 （NTPv4）
http： 設定・状態確認機能を提供
SNMP： v1,v2に対応
消費電力 10W以下
電源 AC100V ±10％（50/60Hz）
動作温度範囲 0～+40 ℃（結露無きこと）
寸法 W220 × H43 × D250mm
(ラックマウント用固定金具、突起部除く)
重量 総重量約1.5Kg（本体のみ）
約1.7kg(ラックマウント用固定金具含む)

標準付属品

ユーザーズマニュアル、ACケーブル、ゴム足、ラックマウント用固定金具

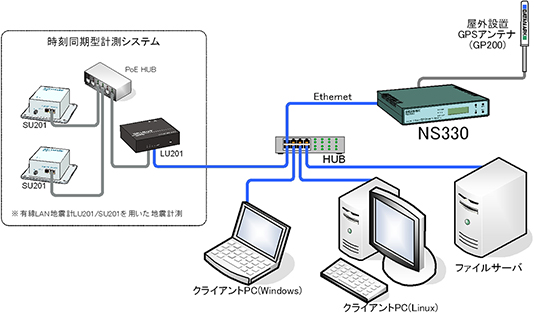

システム構成例

※図は概要を示すもので、多くの必要な機器が省略されて描かれています。

GPS（Global Positioning System）同期型NTPサーバとは


NTP（Network Time Protocol）は、コンピュータ等、ネットワーク上の機器の　内部時計を正確に保つためのプロトコルです。
このプロトコルを用いて、クライアントとなるコンピュータ等の機器に、時刻情報を提供するのがNTPサーバです。
NTPを用いた仕組みは、通常階層構造で構成されます。最上位のサーバは Stratum1 サーバと呼ばれ、高い精度の時刻情報をソースとする必要があります。
GPS同期型NTPサーバは､原子時計を内部に搭載したGPS衛星からの信号を受信する Stratum1 サーバです。
ネットワーク内に Stratum1 サーバがあれば、インターネット等の外部ネットワークにアクセスする必要がないため、セキュリティ面でも安心です。
