地震火山観測用計測ユニットLFシリーズ

LF

信頼性・運用性・拡張性に優れた高ダイナミックレンジの計測ユニット

LF-2000W

右: LF-2000W
左: 上から　LF-1100R、
LF-2100R、 LF-2000R 上から　LF-1100R、LF-2100R、LF-2000R、LF-2000W

フィールドバスシステム LFシリーズは、地震・火山などの自然観測分野において多項目観測を実現するテレメータシステム用ユニット群です。ACTプロトコル※1、CAN※2、SNMPなどの技術の採用で信頼性・運用性に優れています。地震・火山分野における多項目観測だけでなく、ビルや住宅などの構造物の振動計測にも応用可能です。

特長

  • システムの信頼性向上

    コントローラとデジタイザを分離したことでセンサー直近でのAD変換が可能となったため、観測データへのノイズの混入が抑えられます。また、データ伝送にACTプロトコル※1を採用しており、従来システムに比べ、送信の確実性が向上しました。通信障害による欠測データも自動補完されます。

  • 柔軟なシステム運用を実現する拡張性

    コントローラとデジタイザ間の通信にCAN※2を採用しました。観測項目追加・変更時のデジタイザ等の機器増設や交換が容易な多項目観測システムを構築可能です。

  • 遠隔監視を実現するSNMPに対応

    遠隔からの観測制御とシステムの状態監視ができます※3。状態監視には、システムの状態を一元管理する際に一般に広く利用され、自動監視にも適したSNMP方式を採用しました。

  • 高ダイナミックレンジ計測を高時刻同期で実現

    高ダイナミックレンジ（140dB(typical)※4）、高時刻同期精度(GPS衛星からの1PPSに対して±50μsec以内）を実現しました。電圧値の大きな信号から微小信号までの現象を捉え、離れた観測点であっても高い精度で同期のとれたデータ取得が可能です。


  • ※1 ACTプロトコル（自律協調型データプロトコル）は、MeSO-netプロジェクトで東京大学地震研究所と共同で開発しました。
    データ再送はデータセンタからの受信通知を任意に設定される受信通知待機時間経過後も受け取れない場合に行い、またデータ伝送の状況(通信回線状態、データセンタ側処理状況)に応じコントローラが適切な伝送レートを自律的に選択します。再送機能はデータセンタからの受信通知をコントローラが受けた時点で完了します。この間のデータ蓄積容量はコントローラの記録容量によります。データの再送時の送信順序は測定時刻の新しい順、古い順を選択することができます。各種設定（受信通知待機時間、伝送レート変更機能（自動、手動、伝送レート）、データ送信順序）はすべて遠隔で行うことができます。
  • ※2 CANバスによる地震計測技術は、東京大学地震研究所 特定共同利用(B)『新世代無線データ伝送システムの開発』にて東京大学と2006年に共同開発しました。
  • ※3 構築するシステム内に別途監視装置が必要になります。
  • ※4 サンプリング周波数100 Hz、カットオフ周波数がサンプリング周波数の20％、入力レンジが差動 ±20V時

主な仕様

コントローラ LF-1100R
項目 仕様
インターフェイス CAN×2（1系統）、RS-232×3*1、
Ethernet（10/100BASE-T）×1、USB2.0×2
装置間通信方式 CAN（ISO11898）に準拠
時刻校正 内蔵GPS受信機のよる時刻校正、うるう秒対応
データ転送 UDP/IPを使用した自律協調型プロトコル（ACT）とwinプロトコル（WIN_UDP）から選択可能
外部記憶 USBメモリ（FAT32）
データフォーマット winフォーマット*2
保守・管理機能 telnet、FTP、遠隔による設定変更、ファームウェアの更新、動作状態の監視（SNMPとwinステータスパケット方式を選択可能）
動作電源 24V（付属のACアダプタにより供給）
消費電力 4.2 W
動作温度範囲 -20 ℃ ～ 50 ℃
動作湿度範囲 相対湿度30 % ～ 85 %（ただし結露なきこと）
外形寸法 215 × 232 × 43.5 (mm)
重量 1.2 kg

＊1:　1ポートはメンテナンス用、2ポートは拡張用です。

＊2:　東京大学地震研究所で開発された多チャンネルの地震波形を取り扱うための処理システム(WINシステム)で使用されている波形データフォーマット


デジタイザ LF-2000R、LF-2000W、LF-2000WT、LF-2100R、LF-2100W
項目 仕様
LF-2000R/
LF-2000W/
LF-2000WT		 LF-2100R
LF-2100W
インターフェイス CAN×2（1系統）、RS-232C×1
入力チャンネル数 6チャンネル 3チャンネル
入力レンジ 差動入力±20V、±2V（チャンネルごとに切り替え可能）
AD変換方式 ⊿Σ方式（24bit）
サンプリング周波数 1000 Hz/500 Hz/200 Hz/100 Hz/20 Hz/10 Hz/1 Hz
フィルタ
カットオフ周波数		 サンプリング周波数の20%と40%を3チャンネルごとに選択可能
フィルタ位相特性 最小位相フィルタ、直線位相フィルタを3チャンネルごとに選択可能
形式分解能 最大32 bit
（チャンネルごとに16bit ～ 32 bitで、1bit単位で設定可能）
ダイナミックレンジ 129dB@1000sps（typical）
133dB@500sps（typical）
137dB@200sps（typical）
140dB@100sps（typical）
146dB@20sps（typical）
149dB@10sps（typical）
155dB@1sps（typical）
（カットオフ周波数がサンプリング周波数の20％、入力レンジが差動±20V時）
接点入力 ― 4チャンネル
接点出力 ― 6チャンネル
簡易アナログ入力 ― 6チャンネル
外部電源出力 ― ±15 V
動作電源 DC 24 V（ACアダプタによる供給）
消費電力 4.2 W 3.5 W
動作温度範囲 -20 ℃ ～ 50 ℃
動作湿度範囲 相対湿度30 % ～ 85 %（ただし結露なきこと）
外形寸法 LF-2000R:
　215 × 232 × 43.5 (mm)
LF-2000W/ LF-2000WT:
　214 × 286 × 114 (mm) 		215 × 232 × 43.5 (mm)
重量 LF-2000R:
　1.2 kg
LF-2000W/ LF-2000WT:
　3.4 kg		 LF-2100R:
　1.2 kg
LF-2100W:
　3.4 kg
防塵・防水性能 LF-2000R:
　―
LF-2000W/ LF-2000WT:
　IP67		 LF-2100R:
　―
LF-2100W:
　IP67
避雷機能 LF-2000R:
　―
LF-2000W:
　CAN/DC用
LF-2000WT:
CAN/DC用、センサ用		 ―

別売品

名称 型番 用途
USBメモリ AF8GUFNDNC(I)-AABXX 観測パラメータの設定用
winファイル保存用（USBメモリを二本接続した場合）
終端抵抗器（標準型） RJ319（添付品） CANバスの終端に標準型デジタイザを配置するとき
終端抵抗器（防水型） RJ329 CANバスの終端に防水型デジタイザを配置するとき
センサ用端子台 PCN-3H25B LF-2100RでAUXコネクタを使うとき
端子台接続用ケーブル RJ710 LF-2100RでAUXコネクタを使うとき
CAN接続インターフェース
USB-to-CAN compact		 1.01.0087.10200 標準型デジタイザをモニタするとき
防水型デジタイザ モニタ用ケーブル RJ720 防水型デジタイザをモニタするとき
オスメス変換器が付属する
電源用ケーブル RJ350 市販の電源装置(DC 24V)をACアダプタの代わりに使うとき
GPSアンテナセット
（ヘリカル型）		 添付品より高感度なアンテナ
アンテナ取付け用ロッド（48cm）付き
GS2111 ケーブル長：10m
GS2211 ケーブル長：20m
GS2311 ケーブル長：30m
GS2511 ケーブル長：50m
CAN/DC用ケーブル 次表を参照のこと
その他に、19インチラック取付け金具、無停電電源装置（UPS）、およびUPS用のバッテリを取り扱っております。詳しくはお問い合わせください。

CAN/DC用ケーブル一覧
名称 型番 用途 ケーブル長
標準型 両端コネクタタイプ RJ310 コントローラと標準型デジタイザを接続。
標準型デジタイザと標準型デジタイザの接続。		 15cm, 30cm, 50cm, 1m, 3m, 5m, 10m
片端コネクタ（オス）タイプ RJ311 コントローラとCAN/DC用端子台を接続。
標準型デジタイザにCAN/DC用端子台を接続。
片端コネクタ（メス）タイプ RJ312 CAN/DC用端子台と標準型デジタイザを接続。
防水型 両端コネクタタイプ RJ320 防水型デジタイザと防水型デジタイザの接続。 20cm, 40cm, 1m, 5m, 10m, 20m, 30m, 40m, 50m, 60m, 70m, 80m, 90m, 100m
両端コネクタ
ケーブル耐水タイプ		 RJ321 同上（ケーブルに耐水性を要する場合）。
片端コネクタタイプ RJ322 防水型デジタイザとCAN/DC用端子台の接続。
片端コネクタ
ケーブル耐水タイプ		 RJ323 同上（ケーブルに耐水性を要する場合）。

システム構成例

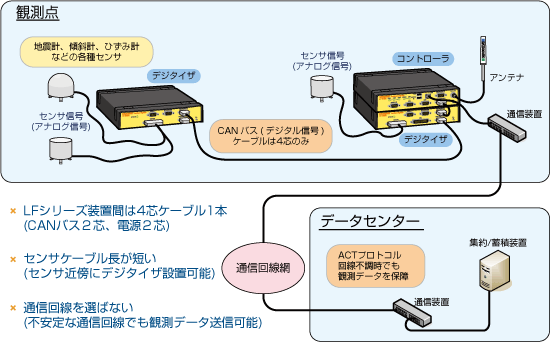

LFシリーズシステム例
※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
