スリッター

スリッターラインアップ

HAKUSANでは高い品質を求められる電子や電池材料用途をはじめ、20トンのコイルを多条に加工する大型機から2mm幅のコイルを生産する精密小型機まで、さまざまなスリッターを提供してまいりました。伝統の高精度スリット技術と最新の制御技術を融合し、操作の簡易化・自動化と高品質の安定生産を実現したスリッターを提案させていただきます。

業界最高水準の高精度カッタースタンド

カッター軸の回転精度をミクロンオーダーの精度で調整。運転中の軸長変位をコントロールすることで最高のスリット品質を実現。厳しいHAKUSAN基準をクリアした製品のみを出荷します。

  • ラップ量/クリアランス量をミクロンオーダーでコントロールし、高いスリット品質を実現

    特長1

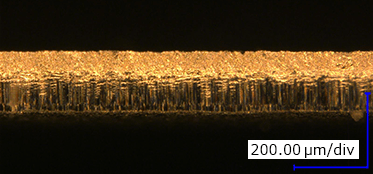

    バリ・キャンバー・幅精度などの多くのスリット品質要求に対して、最高品質のカッタースタンドと最適なツールを提供します。

  • シームレスな運用・管理を実現する
    オリジナル制御システム

    特長2

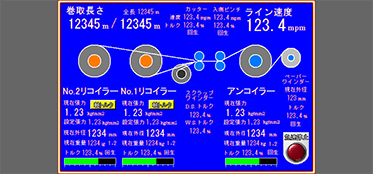

    スリット製品の特性に応じて選択可能な複数のライン制御モード・張力制御モードを標準装備し、幅広い生産レンジを実現。また、生産パラメータの保存・読み出し機能やお客様のMES（製造実行システム）との連携機能など、多彩な生産支援機能でシームレスな運用・管理をサポートします。

  • 数値による作業管理が可能

    特長3

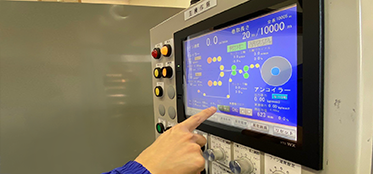

    徹底した数値管理・設備自動化により、熟練工のスキルに依存せず、高い生産性を実現します。高精度カッタースタンドによる切断品質コントロールと巻出し/巻取り張力の自動制御により、どなたでも安定した生産が可能です。

  • フリクション巻取り機構

    特長4

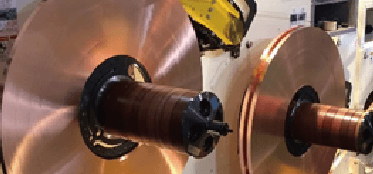

    スリット条の板厚偏差を吸収し、全ての条において最適な張力管理を行う弊社独自のフリクション巻取り機構を搭載。薄物から厚物、小径から大径まで、幅広い巻取り能力レンジと美しい巻き姿を実現します。

  • ギャング式とゲーベル式に対応

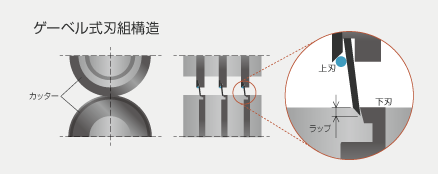

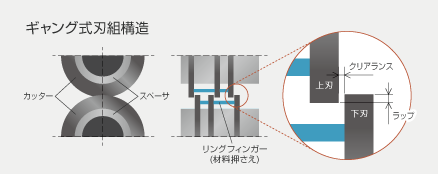

    ギャング式の刃組み構造 ゲーベル式の刃組み構造

    ギャング式は丸刃の噛み込み量（ラップ）と隙間量（クリアランス）を設定してせん断力でスリットする刃組機構、ゲーベル式は鋭角な刃先の上刃に対して側面で上刃を受ける下刃のセットからなる刃組機構。HAKUSANスリッターはどちらも選択可能です。

用途別一覧

HAKUSANスリッタ―で切断加工された製品は、身の回りのいろいろなところで使われています。

  • 電子材料

    製品例コネクタ、コンデンサー、リードフレーム・電子基板材・バスバー・TAB
    材料単層材料：樹脂（PET、PP、ナイロン等）・金属（銅、アルミ、SUS、鉄等）
    複合材料：樹脂＋金属（PET＋銅等）、金属＋金属（クラッド材等）
    対応するスリッター 金属スリッター複合材・フィルムスリッター

  • 電池

    製品例リチウムイオン電池、キャパシタ、セパレーター、バッテリーケース
    材料電池用材料：金属基材＋活物質、特殊樹脂材料
    対応するスリッター 電池材スリッター複合材・フィルムスリッター
  • 製品例缶飲料
    材料製缶材料：SUS、アルミ
    対応するスリッター 金属スリッター

  • 医療機器

    製品例注射針
    材料管材料：SUS
    対応するスリッター 金属スリッター

  • その他

    製品例トランス、モーター、その他自動車部品
    材料電磁鋼板、アモルファス、チタン、各種合金、各種めっき材、樹脂複合材
    対応するスリッター 金属スリッター複合材・フィルムスリッター
