スリッター

複合材・フィルムスリッター

複合材（金属基材含む）・フィルム材用のスリッターです。コンデンサー・FCCL・セパレーター材など幅広い分野で数多くの実績があります。素材開発の分野ではラボ用の設備もご提案できます。

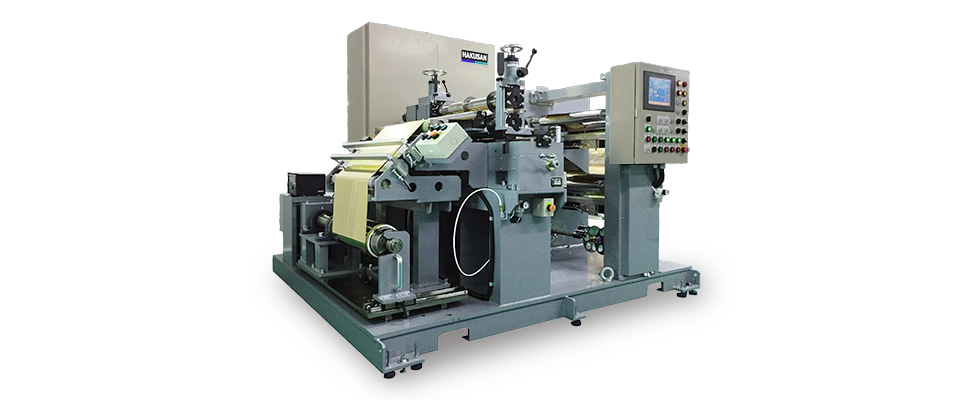

  • A500

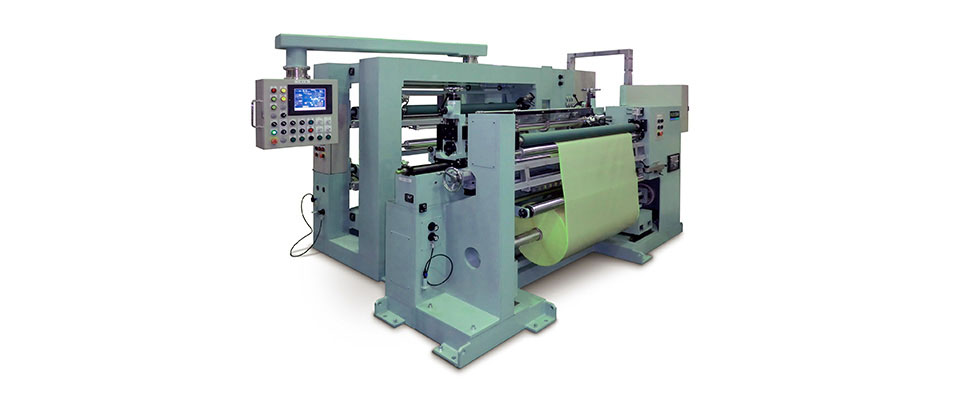

  • A1300

特長

  • 調整可能な切断面

    カッター刃のラップ量/クリアランス量の調節によって、切断面のバリやダレの量、せん断/破断の比率などを精密にコントロールします。

  • 多様な巻取りに対応

    弊社オリジナルのフリクション方式により、細幅・多条の製品巻取りが可能です。また、各種巻取り内径、スプール巻き、ボビン巻きなどの多様な巻取りに対応します。

  • 低張力での巻取りを実現

    伸びやすい・切れやすい特性を持つ材料も低張力で巻取ることが可能です。

  • コンデンサー材に対応

    コンデンサー材用に特化したスリット設備もご提案可能です。

  • ラボ用設備もご提案可能

    ラボ用に特化した、省スペース・クリーンルーム対応のスリット設備もご提案可能です。

  • 切断方式の選択が可能

    ギャング式、ゲーベル式など、複数パターンの刃組みに対応可能です。

概要

対応材料コンデンサ材、FCCL、セパレーター材、特殊フィルム
用途コンデンサ、タブ材、セパレーター材、電子部品 など
対応幅～1300mm

仕様例

材料幅 MAX 300mm
巻出し径 MAX Φ350mm
巻出し軸寸法 Φ3インチ(Φ76.2mm)×L400mm　他サイズ可
母材重量 MAX 60kg
カッター方式 高精度ギャングスリット方式　他方式も可能
材料押さえ リングフィンガー方式
巻取り径 MAX Φ350mm
巻取り最小径 Φ3インチ(Φ76.2mm)　各個フリクションユニット使用時
巻取り重量 MAX 60kg（30kg／1軸）
巻取り方式 2軸各個フリクション巻取り方式
最小切断幅 1mm
ライン速度 MAX 100m/min
電源 AC200V 50/60Hz
重量 本体：1,500kg
制御盤：400kg
