時刻同期関連

◆◆◆2013年05月販売を終了◆◆◆

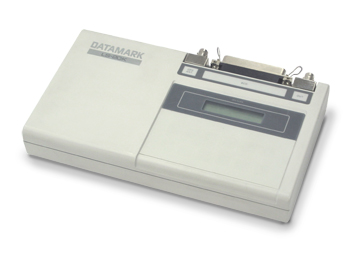

LS-20K

データマークLS-20Kは、原子時計を内部に搭載したGPS（Global Positioning System）衛星からの信号を受信し、標準時に同期した高い時刻精度を持つ、GPS同期型高精度刻時装置です。高精度な時刻データ（日本時刻）をリアルタイムに出力します。

BCDタイムコード出力機能

50ピンコネクタより時刻データをBCDタイムコードでリアルタイム出力します。正確な時間を表示する時計の、時刻データ等として利用できます。
パルス出力機能

パルス（定期的なパルスやシリアル時刻コード）を出力します。たとえば、ペンレコーダーの時刻記録等に利用できます。
GPS測位情報出力機能

RS-232CにてGPS測位情報（NMEA-0183プロトコル）を出力します。
GPSに同期する正確な時刻

衛星捕捉時､BCDタイムコード出力はJST（日本標準時）に対し、 10μsec以下の精度を持ちます。衛星軌道の関係で、常に多くの衛星が日本上空にある訳ではなく、また天空全体を見渡せる好条件でGPSアンテナを設置できるとも限りませんが、データマークLS-20Kは運用時において、1個※のGPS衛星の捕捉のみで、この高い時刻精度を実現します。
※起動時には測位のために、有効な4衛星以上の捕捉が必要です。

項目	仕様
時刻精度	GPSによる時刻校正機能により10μsec以内 GPS非受信時の誤差レートは動作温度範囲内で１ppm以内
BCDタイムコード出力	ＴＴＬレベル
パルス出力	ＴＴＬレベル
通信インターフェース	調歩同期式 GPSアンテナ用　：BNC-J BCD出力用　：リボンコネクタパルス出力用：BNC-J GPS測位情報出力用：RS-232C
通信速度	4800bps
消費電流	300mA以下
電源	DC６～９Ｖ、単2アルカリ乾電池4本（バックアップ用）
動作温度	0～+40℃（結露無きこと）
寸法・重量	260×149×40mm（突起部除く）、約700g（乾電池除く）

GPS測位情報出力タイプ（出荷時固定） *下記タイプより、いずれかを指定

タイプ	出力（GPS測位情報出力コネクタ）
NTP仕様	GPS測位情報 NMEA-0183プロトコル（1秒パルス：立ち上がり正秒）
通常仕様	GPS測位情報 NMEA-0183プロトコル（1秒パルス：立下り正秒）

パルス出力タイプ（出荷時固定） *下記タイプより、いずれかを指定

ACアダプタ、ユーザーズマニュアル、BCD出力用コネクタ、保証書

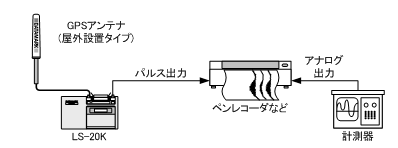

※図は概要を示すもので、多くの必要な機器が省略されて描かれています。
